 日常のありふれた音の記録です
２０１５年１０月
２０１５年１０月３１日　ここ数日夜間の寒さが日増しに厳しくなり、わが家の極悪猫は迫りくる冷気に致命的にノーミソをやられ暴走状態。夜討ち朝駆けといった感じで夜のネズミ狩りに奔走している。夜散歩に出るとそのまま行方不明、朝までお帰りがない。まもなく稲刈りが終われば見通しが良くなってご近所の宿敵猫と鉢合わせ。ご主人様としては心配が絶えない季節になってきた。本日も相変わらずキャンプ場。今日はなんも音のない日だなと思っていたら意外とそうでもない。少し離れていると録音している場所でなにが起こっているかはほとんど分らない。ワイヤレスでモニターできれば面白そう、というので乾電池式のＦＭトランスミッターを探してみたが、なかなか適当なものが見当たらない。最低でも数十メートルの到達距離を考えるとけっこう難しそう。
Sample.mp3 ３分０４秒、３．５２ＭＢ　マイクから数十ｍの距離にいたのだが、録音した場所で何が起こっているかはほとんど分らない。人工ヘッド"Pelias"とPCM-D50で録音。（すべての音響効果をＯＦＦにして、ヘッドフォンでお聞き下さい / Please turn off all of sound effects and use a headphone）
２０ｃｍフルレンジユニットの共鳴管、どの程度の大きさになるのか。音道の平均断面積をユニットの実効振動板面積の１０倍としてざっと概算すると、１１００ｍｍＨ×６００ｍｍＷ×９００ｍｍＤ。予想重量約１００ｋｇ。このままではとても制作も移動も無理。うっかりすると組み立て中に落ち込んでそのまま棺桶になりそう。そこで三分割とすると一個当たり３５ｋｇ、これなら何とかなるかも。ただ２１ｍｍ厚の２枚重ねでは強度不足なので３枚重ねとすると１５０ｋｇ。やっぱり正気の沙汰ではない。やめとこう。

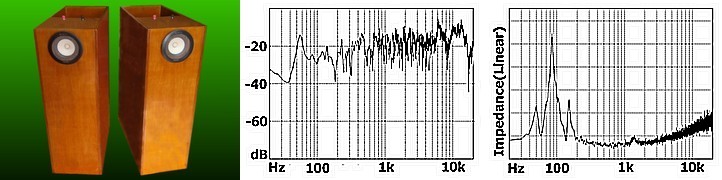

２０１５年１０月２７日　８月に制作したスピーカーの周波数特性とインピーダンス特性を測定。使用ユニットはＦＥ１２６Ｅで、外寸９００ｍｍＨ×３００ｍｍＷ×６３０ｍｍＤのＵ字型共鳴管。音道断面積は入り口側５４０ｃｍ2。出口側９５８．５ｃｍ2で、ユニットの実効振動板面積のそれぞれ８．１倍と１４．４倍になる。測定はユニットの軸上１ｍで、ＦＦＴ長３２７６８、ＦＦＴ３００回分の平均である。今回の測定は部屋が変わって６畳洋間。反射面が多く低域がいくぶん上昇しているはずだし、４０Ｈｚ以下には測定用マイクのノイズや環境ノイズの影響も出ている。今回はユニットと開口部もかなり離れているので、１ｍでの測定はどの程度意味があるのかよく分からない。５５Ｈｚあたりに大きなピークがあり、予想通り８０Ｈｚ〜３００Ｈｚの広い範囲でレベルが低下。６ｋＨｚ以上はレベルが大きく上昇していてピークとディップも大きく、なかなかのじゃじゃ馬という感じである。６００Ｈｚ前後のディップと６．２ｋＨｚのピークはユニットの癖だろう。聴感上は１００Ｈｚ〜２００Ｈｚの間にピークがあってボーボーいうのだが、グラフからはよく分からない。異常きわまるＵ字型共鳴管の周波数特性としてはむしろマトモといってもいいくらいだか、音の異様さは群を抜いていて、もはや言葉では説明のしようがない。ここまでくると何だか事のついでにもう二回りくらい大型のものを試してみたい気分になってきた。（２０１６年２月２５日、周波数特性とインピーダンス特性のグラフをＦＦＴ長１６３８４からＦＦＴ長３２７６８に変更して修正）。
２０１５年１０月２５日　しばらく続いていた暖かい天気も昨日まで。今日は唐突な地盤沈下という感じて気温が下がる。よく晴れてはいるが冬の前触れといった空気感だ。久しぶりにキャンプ場に出かけたものの賑やかなのは朝のうちだけ。８時を過ぎると次第に強くなってきた風と一緒にみんなどこかへ行ってしまった。日曜日だというのに今日は訪れる人も少なく、山歩きの人が二人だけ。１０時前になるとほとんど音のない世界になってしまったので早々に引き上げる。なんだかなあ。
Sample.mp3 ２分５０秒、３．２５ＭＢ　結構にぎやかに聞こえるが、でも短い早朝の時間のほんの一瞬だけ。あっというまに何もなくなった。人工ヘッド"Pelias"とPCM-D50で録音。（すべての音響効果をＯＦＦにして、ヘッドフォンでお聞き下さい / Please turn off all of sound effects and use a headphone）
いまだストック状態の２０ｃｍフルレンジ・スピーカーユニット。すでに４年を経過している。早く何とかしないとクサっちまうのである。来年は是非ともと考えているが、いったいどうするか。せっかくだから４０Ｈｚ以下までフラットに延ばしたい。問題は途方もない重量と大きさである。バックロードホーンだと比較的小型のＤ−５５クラスでも６０ｋｇ近く、図体もバカでかいので一人では移動はまず不可能。さらに巨大な共鳴管だと１００ｋｇを越すのではないか。移動も素手ではとても無理。台座を付けてリフトで持上げないと動かせそうもない。階下から二階へなんてことになると想像を絶する難行苦行。たぶん数か所からチェーンブロックで吊って持上げないと無理かも。なんだか作業中にヒトジニが出そうで心配だ。分割して組み立て式という手もある。共鳴管だと３分割して１個当たり３３ｋｇ。これなら何とかなりそう。でもバックロードホーンの組み立て式は意外と難しい。上下２段重ね・・・なんては上部が転げ落ちて来そうでイヤである。今年は悩ましい冬になりそうだ。
２０１５年１０月１３日　１０月に入って好天が続いている。朝は冷え込むようになったので、わが家の猫どももコタツを所望。取りあえず猫小屋をしつらえて猫用行火を入れる。毎年の事だが猫は好みがやかましい。暑すぎず寒すぎずと温度管理はなかなか面倒。人間もしばしばコタツ代わりに使われる。今年もまた悩みそうだ。せっかくのいい季節なのでせいぜい出かけたいところだが、なかなか時間が取れない。本日は相変わらずのキャンプ場。でもすぐに風が強くなって音もどこかへ飛んで行ってしまい、早めに引き上げてしまった。
Sample.mp3 ２分０１秒、２．３１ＭＢ　１０月になってウグイスが鳴き始めた。これから１２月の半ばくらいまではにぎやかになりそう。でも春に比べれば数はずっと少ないし、声もなんか変・・・？。人工ヘッド"Pelias"とPCM-D50で録音。（すべての音響効果をＯＦＦにして、ヘッドフォンでお聞き下さい / Please turn off all of sound effects and use a headphone）
８月に作成したスピーカー、ビリツキ音はいちおう解決。言うまでもなく暴力的な方法である。ユニットのフレームのビリ付いている部分に当て木をして金づちでドカンと一発。バッフルはわずかに凹んで隙間が空きビリツキはなくなった。大ナタを振るうのは大好きだが、なにしろ破壊と紙一重。そんないい加減な方法で大丈夫なのか。結果は幸いにも良。本当は薄目のガスケットを入れてユニット全体を持上げればいいのだが、そんな面倒なことやってられない。吸音材は座布団のポリエステルウールに再挑戦。これはうまくいったが量が多すぎた。減らすのは意外と難しいので、再びウレタンのスポンジに戻して位置と量を調整。最終的に２７ｃｍ×２４ｃｍの最小限のものを中仕切りの背面に入れることで落ち着いた。これで音道の対向面の共鳴は止まったが、ユニットの背面の音はいよいよ野放しの筒抜け状態。あいかわらず特定の帯域でボーボーいう。でもそんなことを気にしていたら共鳴管の音なんて聞いていられない。ユニットの能率は公称９３ｄＢだが中高域では９６〜９７ｄＢくらい、部分的には１００ｄＢに達している。音もその通りで、なかなかのじゃじゃ馬という感じ。飼い慣らすのは容易ではなさそうだ。そのうち時間が取れたら周波数特性とインピーダンスを測定してみよう。
