 日常のありふれた音の記録です
２０１１年１１月
２０１１年１１月２２日　寒さが急に厳しくなり、今年初めての霜が降りた。融けた霜で靴が濡れるのは覚悟でまた上山田まで出掛けた。前回からマイクと録音機を２セット持ち歩いている。ただバッグが１セット用のもので少し大きめだが、２セット分入れるには少し窮屈。といって、２つのバッグを肩から掛けて歩くのは何となくみっともない感じである。澄み切った空ではないが、何となく宇宙的邪悪さを感じさせる、異様に雲ひとつない晴天。まだ地上の温度が上昇していないので、遠く離れた道路からの騒音か山を越してやってくる。しばらくは山を降りて、静かな集落の奥の畑と、下の池の堤防の端で録音。ところが堤防の方は−２０ｄＢのアッテネーターを入れていたのを忘れてそのまま録音してしまった。メーターのレベルがいやに低いので変だなとは思ったのだが、意外と気付かないものだ。でも結局音源が予想外に至近距離まで接近してきたのでこれで良かったという感じである。いくら経験を積んでも偶然の要素の大きい環境音では、最適のレベルセッティングはなかなか難しい。地温が上昇してきたので山道の方でも録音してみたがあまり成果なし。帰り道でとりあえず間に合わせにと、録音機とマイクが２組分入るバッグを９８０円で買ってきたか、薄手で少しばかり大きすぎてダブつくという感じである。ゆっくり時間をかけて探したほうがよさそうだ。
Sample.mp3 １分００秒　１．１４ＭＢ　上山田の一番下の池の堤防の上で録音。間違って−２０ｄＢのアッテネーターを入れたまま録音してしまったが、予想外に音源が接近したのでそれでよかった、というか怪我の功名。レベルは多少低めになっているが、そこは２４ｂｉｔでなんとかなっている。小型マイク"Kalivan"とPCM-M10で録音。（すべての音響効果をＯＦＦにして、ヘッドフォンでお聞き下さい / Please turn off all of sound effects and use a headphone）
立体音響用のマイクは相反するかなり厳しい条件が要求される。小口径、ローノイズ、高耐入力、ワイドでフラットな周波数特性、高音質、耐候性。小口径のラベリアマイクはワイドでフラットな周波数特性と耐候性では有利だが、ローノイズ・高音質とは両立しがたい。公称２０ｄＢ（Ａ）のＰＣＭ−Ｄ５０の内蔵マイクはノイズの点で環境音には厳しかった。Ｂ３は２４ｄＢ（Ａ）だか立体音響に使用ということもあって、こちらの方が実感上やや小さめ。ＰＣＭ−Ｍ１０の内蔵マイクのノイズは公表されていないが、ＰＣＭ−Ｄ５０よりずっと小さく、環境音の録音でもほとんど気にならないレベル。４０６０のノイズは２３ｄＢ（Ａ）だが実感上はさらに小さい。ノイズの性質も用途も再生音量も異なるので一概に比較できないが、そんな感じである。
２０１１年１１月１４日　今日は暇な一日である。ホントはやることはいっぱいあるのだけれど、面倒くさいからないことにして出かける。円張から上山田、鹿忍を通って海まで出てみた。この季節としては薄着で出たので寒いかなと思ったが、だんだん暖かくなってきてちょっとした小春日和。行く先々でウグイスが鳴き、椿や山茶花が咲いているので、本当に春が来たような気分になってきた。海まで来るとまずはヒルメシをあつらえて、小高い丘の道路わきのコンクリートブロックに腰掛け昼食とする。この辺りも随分変わってしまって知らない道である。知らない人が知らない顔を窓から向けて車が通り過ぎていく。午後からは裏通りを通って海水浴場に出る。向うの堤防に列を成す釣り客をのぞけば、本当に人っ子一人いない海。ときおり後ろの道を車が通り過ぎ、沖合いを船が横切る。少し離れた表通りの喧騒とはまるで別世界、聞こえるのは波と風の音だけである。
Sample.mp3 ３分１９秒　３．８０ＭＢ　最初の２つは円張川で、３番目は上山田の一番下の池の辺で、最後は海水浴場の砂浜に打ち寄せる波。ただこれを聞くと、やるべきことが多く残っていると感じる。まだまだ先は長いぜ。小型マイク"Slivikin"と"Kalivan"、PCM-M10で録音。（すべての音響効果をＯＦＦにして、ヘッドフォンでお聞き下さい / Please turn off all of sound effects and use a headphone）
交換したＤＰＡ４０６０、まずは快調である。心配したノイズはほとんど問題にならないレベルだ。深夜に照明を落とした室内で離れた所にある時計の音を録音したりするとはっきり分かるが、このときの再生音量は実音量よりはるかに大きいレベルである。ノイズを気にする向きもあるようだが、幸いボクの場合は今までのところそういう情況には出会わないようだ。
ところでこのマイクは感度別に４０６０、４０６１、４０６２、それに低電圧モデルの４０６３とシリーズになっているが、歪み率１％の音圧はどれも１２３ｄＢＳＰＬ（ピーク）である。どうもマイク本体は同じで、内蔵のアンプのみゲインや動作電圧が異なっているようだ。ノイズは低感度モデルほど増加するが、アンプのノイズの影響が大きいのだろう。低感度モデル、超低感度モデルではアンプの設計次第で、４０６０並に低雑音になる可能性がある。自分自身の電圧で出力するＤＰＡの方式は、ノイズの点では必ずしも有利とは言えないようだ。ただ低感度モデルでは耐入力は上がっても、同じ音圧での歪は同じなので、その点では期待できない。低感度モデルの４０６１で録音されたソースでは、音量の大きい音源で多少歪感を感じるときもある。
ぜいたくを言えばキリがないが、ラベリアマイクは用途に合わせて周波数特性を特化したものも多く、利用できる選択肢はあまり多くはない。４０６０シリーズはその少ない選択肢の一つなのである。
２０１１年１１月９日　１０月の寒さで鳴き始めた鶯が１１月の初めの異様な暖かさで影を潜めていたが、やっと平年並みの気温に戻り、再び鳴き始めた。９月に熱を出して寝込んでいた我が家の極悪安物猫もしだいに活性化。西からやって来た高級そうな性悪猫と取っ組み合いを演じて川にドボン。寒さがぶり返すとネズミ狩りモードに突入。近所の田圃をうろつきまわっては子ネズミを狩り出し、前足の肉球をすり減らしている。まあ元気で、いいか。
久しぶりに上山田方面へ出掛けてみた。前回来たのはたしか春ごろだったっけ。山道の途中に市の境界があって、こちら側はまだ草刈りがすんでいないが通れないほどではない。しだいに曇りがちの天気になり、昼前まで録音して引き上げる。夜はまた寒くなりそうだ。
Sample.mp3 １分３２秒　１．７６ＭＢ　おなじみの晩秋のウグイスだが、いまひとつ物足りない気はする。来年は暖かければ２月半ばには鳴き始める。ニッパチならぬ１月と９月がお休み。忙しいこった。小型マイク"Slivikin"とPCM-M10で録音。（すべての音響効果をＯＦＦにして、ヘッドフォンでお聞き下さい / Please turn off all of sound effects and use a headphone）

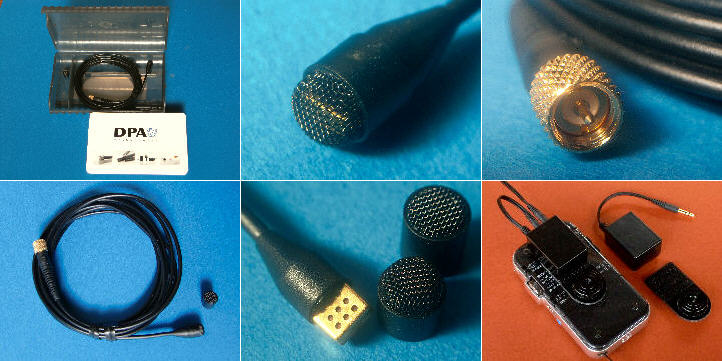

７月の末に完成した小型マイク、ノイズが気になっていたが、マイクユニットをＢ３からＤＰＡの４０６０に交換した。結果は上々。Ｂ３の２４ｄＢ（Ａ）に対して４０６０は２３ｄＢ（Ａ）と１ｄＢの差しかないが、聴感上はそれ以上に大きな差を感じる。これはメーカーのスペックの表記の問題もあるが、ノイズの周波数特性の違いも大きく影響しているようだ。Ｂ３は低域に向かってノイズのレベルが上昇しているので、実際の音量以上に再生音量を上げがちな静かな環境音の録音では、ラウドネス効果が効いて不利になる。４０６０は逆に中高域のノイズレベルが高く、頭部や耳の形状効果で中高域のレベルが上昇しがちな立体音響では逆に有利。Ｂ３がマイクそのもののノイズが主なのに対し、４０６０ではアンプのノイズが大きい割合を占めるようだ。低感度タイプになるほどこの傾向は顕著になる。
９月にはすでに交換を検討していて数機種の候補があったが、実際に使ってみないとなかなか正体がつかめない。４０６０は同系統の低感度モデル４０６１で録音された、録音時の状況の分かる、環境音を含むソースが手元にあったので有力候補だった。ただ困ったのはこのマイクの動作がよく分からないこと。出力インピーダンス３０〜４０Ωとあるので、内部はＦＥＴ一個だけという単純なものではないらしい。いろいろ調べた結果、２端子型で電圧出力タイプであることが判明、採用に踏み切った。自分自身のために約２．５Ｖの電圧を確保し、それを中心に最大音圧時にピークで±２Ｖ程度を出力するようだ。電源の電圧は少なくとも５Ｖは必要、実用的には９Ｖのバッテリーになる。直列に入れた抵抗でアイドリング電流を設定し、マイクの両端からコンデンサーを介して出力を取り出す。最大音圧レベルは１３４ｄＢＳＰＬ（クリップ）とＢ３よりやや高め。マイクケーブルは単芯のシールド線で、シールドは編み線ではなく単方向に平行に巻き付けたもの。ケヴラー繊維が芯線とシールドの間に入っていて丈夫だが、導体そのものは割りと柔らかい感じの普通のもので、あまり頻繁に強く屈曲させるのは避けたほうが良さそうだ。芯線の被覆は半透明で意外と熱に強く、ハンダ処理は楽だった。
２種類のハイエンドをブーストするキャップが付属していて、ソフトブーストタイプが標準状態で装着されており、周波数特性はフラットではない。キャップを取り外した状態で周波数特性が完全にフラットになるのかどうかは不明。キャップは目の粗い金網のみで粉塵に対する防塵効果はない。
４０６０はプラグインパワーでは正常に動作しない。外部電源が必要なので新たに制作。屋外での使用に合わせて小型軽量にと、電源はボタン型リチウム電池ＣＲ２０３２×３の９Ｖ。他には抵抗と電解コンデンサーとミニジャックのみのシンプルなもの。アイドリング電流を決定する式があったのだが見失ってしまったので、録音機の入力インピーダンスに合わせてギリギリの値に設定して制作。最小限の大きさのケースに無理矢理詰め込んで画像のようになった。ただあまりにもスシ詰め状態なので、断線した時のケーブルの交換が容易ではない。これはそのうち作り直したい。バッテリーも最大放電電流の３ｍＡをちょっとオーバーして、電圧降下と動作時間が心配。７０時間程度の動作を期待しているが、使ってみないと分からない。もっと容量の大きいバッテリーを使いたいのだが、そうすると大きさも重さも２倍以上になってしまう。
通常はマイクケーブルと録音機の間にぶら下げて使うが、移動しながら録音するときのために三脚ネジで録音機に固定するアダプターも製作。これにマジックテープで貼り付ける。屋外専用なのでノイズ対策やシールドはなにもしていないが、出力インピーダンスが低いせいか室内でもあまり問題はないようだ。
ノイズの問題で２ヶ月近く無駄にしてしまったが、とりあえず問題は解決。あとに人工ヘッド付きのマイクの制作も控えているのだが、しばらくはテストも兼ねて少し録音に時間を費やしてみたい。
Ｂ３は静かな環境音の録音には少々厳しかったが、なにより安価で、プラグインパワーでも耐入力がほとんど低下しないのは魅力。低感度タイプのＢ３（Ｒｅｄ　Ｂａｎｄ）は耐入力が１５０ｄＢＳＰＬ（クリップ）と高く、ノイズレベルは高感度タイプと変わらないので、爆音用として使ってみたい気はする。
